คณิตศาสตร์การ หาระยะทางจากดาวเทียมถึงเครื่องรับ GPS ได้อย่างไร

GPS คืออะไร?

GPS คือ ระบบระบุตำแหน่งบนพื้นโลก ย่อมาจากคำว่า Global Positioning System ซึ่งระบบ GPS ประกอบไปด้วย 3 ส่วนหลัก คือ
1. ส่วนอวกาศ ประกอบด้วยเครือข่ายดาวเทียมหลัก 3 ค่าย คือ อเมริกา รัสเซีย ยุโรป

• ของอเมริกา ชื่อ NAVSTAR (Navigation Satellite Timing and Ranging GPS) มีดาวเทียม 28 ดวง ใช้งานจริง 24 ดวง อีก 4 ดวงเป็นตัวสำรอง บริหารงานโดย Department of Defenses มีรัศมีวงโคจรจากพื้นโลก 20,162.81 กม.หรือ 12,600 ไมล์ ดาวเทียมแต่ละดวงใช้ เวลาในการโคจรรอบโลก 12 ชั่วโมง
• ยุโรป ชื่อ Galileo มี 27 ดวง บริหารงานโดย ESA หรือ European Satellite Agency จะพร้อมใช้งานในปี 2008
• รัสเซีย ชื่อ GLONASS หรือ Global Navigation Satellite บริหารโดย Russia VKS (Russia Military Space Force)
  ในขณะนี้ภาคประชาชนทั่วโลกสามารถใช้ข้อมูลจากดาวเทียมของทางอเมริกา (NAVSTAR) ได้ฟรี เนื่องจาก นโยบายสิทธิการเข้าถึงข้อมูลและข่าวสารสำหรับประชาชนของรัฐบาลสหรัฐ จึงเปิดให้ประชาชนทั่วไปสามารถใช้ข้อมูลดังกล่าวในระดับความแม่นยำที่ไม่เป็นภัยต่อความมันคงของรัฐ กล่าวคือมีความแม่นยำในระดับบวก / ลบ 10 เมตร2. ส่วนควบคุม ประกอบด้วยสถานีภาคพื้นดิน สถานีใหญ่อยู่ที่ Falcon Air Force Base ประเทศ อเมริกา และศูนย์ควบคุมย่อยอีก 5 จุด กระจายไปยังภูมิภาคต่าง ๆ ทั่วโลก

  3. ส่วนผู้ใช้งาน ผู้ใช้งานต้องมีเครื่องรับสัญญาณที่สามารถรับคลื่นและแปรรหัสจากดาวเทียมเพื่อนำมาประมวลผลให้เหมาะสมกับการใช้งานในรูปแบบต่างๆ

  ทุกวันนี้บางท่านมักจะเข้าใจผิดว่า GPS เป็น GPRS ซึ่ง GPRS ย่อมาจากคำว่า General Packet Radio Service เป็นระบบสื่อสารแบบไร้สายสำหรับโทรศัพท์มือถือ หรือ PDA หรือ notebook เพื่อเชื่อมต่อกับ internet

GPS ทำงานอย่างไร?

ดาวเทียม GPS (Navstar) ประกอบด้วยดาวเทียม 24 ดวง โดยแบ่งเป็น 6 รอบวงโคจร การจรจะเอียงทำมุมเอียง 55 องศากับเส้นศูนย์สูตร (Equator) ในลักษณะสานกันคล้าย ลูกตะกร้อแต่ละวงโคจรมีดาวเทียม 4 ดวง รัศมีวงโคจรจากพื้นโลก 20,162.81 กม. หรือ 12,600 ไมล์ ดาวเทียมแต่ละดวงใช้ เวลาในการโคจรรอบโลก 12 ชั่วโมง

GPS ทำงานโดยการรับสัญญาณจากดาวเทียมแต่ละดวง โดยสัญญาณดาวเทียมนี้ประกอบไปด้วยข้อมูลที่ระบุตำแหน่งและเวลาขณะส่งสัญญาณ ตัวเครื่องรับสัญญาณ GPS จะต้องประมวลผลความแตกต่างของเวลาในการรับสัญญาณเทียบกับเวลาจริง ณ ปัจจุบันเพื่อแปรเป็นระยะทางระหว่างเครื่องรับสัญญาณกับดาวเทียมแต่ละดวง ซึ่งได้ระบุมีตำแหน่งของมันมากับสัญญาณดังกล่าวข้างต้น

เพื่อให้เกิดความแม่นยำในการค้นหาตำแหน่งด้วยดาวเทียม ต้องมีดาวเทียมอย่างน้อย 4 ดวง เพื่อบอกตำแหน่งบนผิวโลก ซึ่งระยะห่างจากดาวเทียมทั้ง 3 กับเครื่อง GPS (ที่จุดสีแดง) จะสามารถระบุตำแหน่งบนผิวโลกได้ หากพื้นโลกอยู่ในแนวระนาบแต่ในความเป็นจริงพื้นโลกมีความโค้งเนื่องจากสัณฐานของโลกมีลักษณะกลม ดังนั้นดาวเทียมดวงที่ 4 จะทำให้สามารถคำนวณเรื่องความสูงเพื่อทำให้ได้ตำแหน่งที่ถูกต้องมากขึ้น

นอกจากนี้ความแม่นยำของการระบุตำแหน่งนั้นขึ้นอยู่กับตำแหน่งของดาวเทียมแต่ละดวง กล่าวคือถ้าระยะห่างระหว่างดาวเทียมที่ใช้งานอยู่ห่างกันย่อมให้ค่าที่แม่นยำกว่าที่อยู่ใกล้กัน และยิ่งมีจำนวนดาวเทียมที่รับสัญญาณได้มากก็ยิ่งให้ความแม่นยำมากขึ้น ความแปรปรวนของชั้นบรรยากาศชั้นบรรยากาศประกอบด้วยประจุไฟฟ้า ความชื้น อุณหภูมิ และความหนาแน่นที่แปรปรวนตลอดเวลา คลื่นเมื่อตกกระทบ กับวัตถุต่างๆ จะเกิดการหักเหทำให้สัญญาณที่ได้อ่อนลง และสิ่งแวดล้อมในบริเวณรับสัญญาณเช่นมีการบดบังจากกระจก ละอองน้ำ ใบไม้ จะมีผลต่อค่าความถูกต้องของความแม่นยำ เนื่องจากถ้าสัญญาณจากดาวเทียมมีการหักเหก็จะทำให้ค่าที่คำนวณได้จากเครื่องรับสัญญาณเพี้ยนไป และสุดท้ายก็คือประสิทธิภาพของเครื่องรับสัญญาณว่ามีความไวในการรับสัญญาณแค่ไหนและความเร็วในการประมวณผลด้วย

การวัดระยะห่างระหว่างดาวเทียมกับเครื่องรับทำได้โดยใช้สูตรคำนวณ ระยะทาง = ความเร็ว * ระยะเวลา วัดระยะเวลาที่คลื่นวิทยุส่งจากดาวเทียมมายังเครื่องรับ GPS คูณด้วยความเร็วของคลื่นวิทยุจะเท่ากับระยะทางที่เครื่องรับ อยู่ห่างจากดาวเทียม โดยเวลาที่วัดได้มาจากนาฬิกาของดาวเทียมที่มีความแม่นยำสูงมีความละเอียดถึงนาโนวินาที และมีการสอบทวนเสมอๆกับสถานีภาคพื้นดิน

องค์ประกอบสุดท้ายก็คือตำแหน่งของดาวเทียมแต่ละดวงในขณะที่ส่งสัญญาณมาว่าอยู่ที่ใด(Almanac) มายังเครื่องรับ GPS โดยวงโคจรของดาวเทียมได้ถูกกำหนดไว้ล่วงหน้าแล้วเมื่อถูกส่งขึ้นสู่อวกาศ สถานีควบคุมจะคอยตรวจสอบการโคจรของดาวเทียมอยู่ตลอดเวลาเพื่อทวนสอบความถูกต้อง

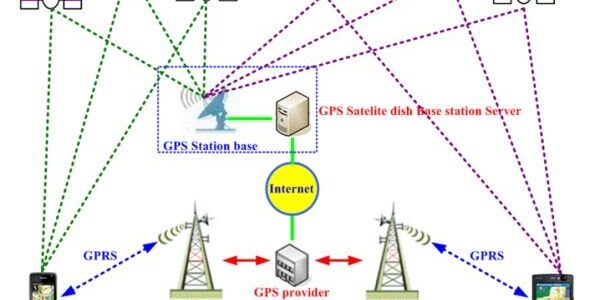

ระบบนำทางด้วย GPS ทำงานอย่างไร?

ก่อนอื่นผู้ใช้จะต้องมีเครื่องรับสัญญาณดาวเทียมหรือมีอุปกรณ์นำทาง เมื่อผู้ใช้นำเครื่องไปใช้งานมีการเปิดรับสัญญาณ GPS แล้วตัวโปรแกรมจะแสดงตำแหน่งปัจจุบันบนแผนที่ แผนที่สำหรับนำทางจะเป็นแผนที่พิเศษที่มีการกำหนดทิศทางการจราจร เช่น การจราจรแบบชิดซ้ายหรือชิดขวา ข้อมูลการเดินรถทางเดียว จุดสำคัญต่างๆ ข้อมูลทางภูมิศาสตร์ต่างๆ ฝังไว้ในข้อมูลแผนที่ที่ได้ ทำการสำรวจและตั้งค่าไว้แล้ว ในแต่ละทางแยกก็จะมีการกำหนดค่าเอาไว้ด้วยเช่นกันเพื่อให้ตัวโปรแกรมทำการเลือกการเชื่อมต่อของ เส้นทางจนถึงจุดหมายที่ได้เลือกไว้

เสียงนำทางก็จะทำงานสอดคล้องกับการเลือกเส้นทาง เช่นถ้าโปรแกรมเลือกเส้นทางที่จะต้องไปทางขวาก็จะกำหนดให้มีการแสดงเสียง เตือนให้เลี้ยวขวา โดยแต่ละโปรแกรมก็จะมีการกำหนดเตือนไว้ล่วงหน้าว่าจะเตือนก่อนจุดเลี้ยวเท่าใด ส่วนการแสดงทิศทางก็จะมีการบอก ไว้ล่วงหน้าเช่นกันแล้วแต่ว่าจะกำหนดไว้ล่วงหน้ากี่จุด บางโปรแกรมก็กำหนดไว้จุดเดียว บางโปรแกรมกำหนดไว้สองจุด หรือบางโปรแกรม ก็สามารถเลือกการแสดงได้ตามความต้องการของผู้ใช้

การคำนวณเส้นทางนี้จะถูกคำนวณให้เสร็จตั่งแต่แรก และตัวโปรแกรมจะแสดงผลทั้งภาพและเสียงตามตำแหน่งจริงที่อยู่ ณ.จุดนั้นๆ หากมี การเดินทางออกนอกเส้นทางที่ได้กำหนดไว้ เครื่องจะทำการเตือนให้ผู้ใช้ทราบและจะคำนวณให้พยายามกลับสู่เส้นทางที่ได้วางแผนไว้ก่อน หากการออกนอกเส้นทางนั้นอยู่เกินกว่าค่าที่กำหนดไว้ก็จะมีการคำนวณเส้นทางให้ใหม่เองอัตโนมัติ

เมื่อเครื่องคำนวณเส้นทางให้ผู้ใช้สามารถดูเส้นทางสรุปได้ล่วงหน้า หรือแสดงการจำลองเส้นทางก็ได้ โปรแกรมนำทางบางโปรแกรมมีความ สามารถกำหนดจุดแวะได้หลายจุดทำให้ผู้ใช้สามารถกำหนดให้การนำทางสอดคล้องกับการเดินทางมากที่สุด หรืออาจใช้ในการหลอกเครื่อง เพื่อให้นำทางไปยังเส้นทางที่ต้องการแทนที่เส้นทางที่เครื่องคำนวณได้ บางโปรแกรมก็มีทางเลือกให้หลีกเลี่ยงแบบต่างๆเช่น เลี่ยงทางผ่านเมือง เลี่ยงทางด่วน เลี่ยงทางกลับรถ เป็นต้น

หาระยะทางจากดาวเทียมถึงเครื่องรับ GPS ได้อย่างไร

          การหาระยะทางระหว่างเครื่องรับกับดาวเทียมแต่ละดวง ทำได้โดยหาเวลาที่สัญญาณใช้ในการเดินทางถึงเครื่องรับแล้วคูณด้วยอัตราเร็วของสัญญาณซึ่งเท่ากับอัตราเร็วของแสง เพราะสัญญาณเดินทางด้วยความเร็วแสง นั่นคือ

ระยะทาง = เวลาที่สัญญาณเดินทาง x อัตราเร็วของแสง



          การหาเวลาที่สัญญาณเดินทาง ทำได้โดยหาความแตกต่างของเวลาที่สัญญาณถูกส่งจากดาวเทียมกับเวลาที่สัญญาณเดินทางถึงเครื่องรับ ปัญหาคือ เราจะรู้ได้อย่างไรว่าสัญญาณออกเดินทางเมื่อใด สัญญาณที่ส่งจากดาวเทียมเป็นรหัสดิจิตอลที่บอกเวลาและตำแหน่งของดาวเทียม เมื่อสัญญาญมาถึงเครื่องรับ เครื่องรับจะค้นหาเวลาที่สัญญาณออกจากดาวเทียม โดยดูจากรหัสที่ได้รับจริง

          สำหรับระบบนำทางทั่วโลกด้วยดาวเทียม (Global Navigation Satellite System หรือเขียนย่อว่า GNSS) ที่ใช้ระบุตำแหน่งบนผิวโลกไม่ได้มีเฉพาะระบบ GPS เท่านั้น แต่ยังมีระบบอื่น ๆ อีก โดยแต่ละระบบจะมีจำนวนดาวเทียมที่โคจรรอบโลกแตกต่างกัน และโคจรอยู่ในระดับความสูงจากผิวโลกในระดับที่ต่างกัน ดังนี้

          1. GLONASS (ย่อมาจาก GLObal NAvigation Satellite System) เป็นของรัสเซีย ประกอบด้วยดาวเทียม 24 ดวงในวงโคจรที่สูง 19,130 กิโลเมตร

          2. Galileo (ซื่อเต็มคือ Galileo Positioning System) เป็นของกลุ่มสหภาพยุโรป ประกอบด้วยดาวเทียม 30 ดวง ในวงโคจรที่สูง 23,616 กิโลเมตรให้บริการการระบุตำแหน่งทั่วโลก ซึ่งควบคุมและดำเนินการโดยพลเรือน

          3. Compass ปัจจุบันเรียก BeiDou-2 หรือ BDS เป็นของจีน ประกอบด้วยดาวเทียม 35 ดวง ในวงโคจรที่สูง 21,150 กิโลเมตร คาดว่าจะเป็นระบบที่สมบูรณ์ซึ่งครอบคลุมตำแหน่งต่าง ๆ ทั่วโลกในปี ค.ศ. 2020

ภาพ 6  การนำร่องด้วยเครื่อง GPS ในรถยนต์
ที่มา https://www.techavy.com/benefits-gps-device-car/

          นอกจากนี้ยังมีระบบระบุตำแหน่งด้วยดาวเทียมที่ใช้ในระดับภูมิภาคซึ่งได้แก่ NAVIC ของอินเดีย DORIS ของฝรั่งเศส และ QZSS ของญี่ปุ่นเป็นต้น เป็นที่ประจักษ์แล้วว่า GPS มีประโยซน์หลากหลาย เช่น ใช้ในการนำทางการควบคุมและติดตามยานพาหนะ การติดตามตัวบุคคล การทำแผนที่  การใช้งานเพื่อการท่องเที่ยวและอื่น ๆ อีกมากมาย นอกจากนี้ จะมีการใช้ GPS ในรถยนต์ที่ไร้คนขับ ซึ่งใกล้จะเป็นความจริงในอนาคตอันใกล้นี้
