การแบ่งประเภทของมอเตอร์ไฟฟ้า
ชนิดของมอเตอร์ มอเตอร์ไฟฟ้าแบ่งออกตามการใช้ของกระแสไฟฟ้าได้ 2 ชนิดดังนี้
มอเตอร์ไฟฟ้ากระแสสลับ (Alternating Current Motor) หรือเรียกว่าเอ.ซี มอเตอร์ (A.C. MOTOR) การแบ่งชนิดของมอเตอร์ไฟฟ้าสลับแบ่งออกได้ดังนี้
1. มอเตอร์ไฟฟ้ากระแสสลับแบ่งออกเป็น3 ชนิดได้แก่
1.1.มอเตอร์ไฟฟ้ากระแสสลับชนิด 1 เฟส หรือเรียกว่าซิงเกิลเฟสมอเตอร์ (A.C. Sing Phase)สปลิทเฟส มอเตอร์( Split-Phase motor)
1.1.1 คาปาซิเตอร ์มอเตอร์ (Capacitor motor)
1.2.1 รีพัลชั่นมอเตอร์ (Repulsion-type motor)
1.3.1 ยูนิเวอร์แวซลมอเตอร์ (Universal motor)
1.4.1 เช็ดเดดโพล มอเตอร์ (Shaded-pole motor)
1.2 มอเตอร์ไฟฟ้าสลับชนิด 2 เฟสหรือเรียกว่าทูเฟสมอเตอร์ (A.C.Two phas Motor)
1.3 มอเตอร์ไฟฟ้ากระแสสลับชนิด 3 เฟสหรือเรียกว่าทีเฟสมอเตอร์ (A.C. Three phase Motor)
2. มอเตอร์ไฟฟ้ากระแสตรง (Direct Current Motor ) หรือเรียกว่าดี.ซี มอเอตร์ (D.C. MOTOR) การแบ่งชนิดของมอเตอร์ไฟฟ้ากระแสตรงแบ่งออกได้ดังนี้
มอเตอร์ไฟฟ้ากระแสตรงแบ่งออกเป็น 3 ชนิดได้แก่
1.มอเตอร์แบบอนุกรมหรือเรียกว่าซีรีส์มอเตอร์ (Series Motor)
2.มอเตอร์แบบอนุขนานหรือเรียกว่าชันท์มอเตอร์ (Shunt Motor)
3.มอเตอร์ไฟฟ้าแบบผสมหรือเรียกว่าคอมเปาวด์มอเตอร์ (Compound Motor)
มอเตอร์ไฟฟ้ากระแสสลับ
มอเตอร์ไฟฟ้ากระแสสลับ หมายถึง มอเตอร์ที่ใช้กับระบบไฟฟ้ากระแสสลับ เป็นเครื่องกลไฟฟ้าที่ทำหน้าที่เปลี่ยนพลังงานไฟฟ้าให้เป็นพลังงานกล ส่วนที่ทำหน้าที่เปลี่ยนพลังงานไฟฟ้าคือขดลวดในสเตเตอรืและส่วนที่ทำหน้าที่ให้พลังงานกล คือ ตัวหมุนหรือโรเตอร์ ซึ่งเมื่อขดลวดในสเตเตอร์ได้รับพลังงานไฟฟ้าก็จะสร้างสนามแม่เหล็กขึ้นมาในตัวทที่อยู่กับที่หรือสเตเตอร์ ซึ่งสนามแม่เหล็กที่เกิดขึ้นนี้จะมีการเคลื่อนที่หรือหมุนไปรอบ ๆ สเตเตอร์ เนื่องจากการต่างเฟสของกระแสไฟฟ้าในขดลวดและการเปลี่ยนแปลงของกระแสไฟฟ้า ในขณะที่สนามแม่เหล็กเคลื่อนที่ไปสนามแม่เหล็กจากขั้วเหนือก็จะพุ่งเข้าหาขั้วใต้ ซึ่งจะไปตัดกับตัวนำที่เป็นวงจรปิดหรือขดลวดกรงกระรอกของตัวหมุนหรือโรเตอร์ ทำให้เกิดการเหนี่ยวนำของกระแสไฟฟ้าขึ้นในขดลวดของโรเตอร์ ซึ่งสนามแม่เหล็กของโรเตอร์นี้จะเคลื่อนที่ตามทิศทางการเคลื่อนที่จองสนามแม่เหล็กที่สเตเตอร์ ก็จะทำให้โรเตอร์ของมอเตอร์เกิดจะพลังงานกลสามารถนำไปขับภาระที่ต้องการหมุนได้
ชนิดของมอเตอร์ไฟฟ้ากระแสสลับ
มอเตอร์ไฟฟ้ากระแสสลับแบ่งออกเป็น 2 ชนิดใหญ่ ๆ คือ มอเตอร์อะซิงโครนัสและมอเตอร์ซิงโครนัส ซึ่งที่กล่าวในบทนี้จะเป็นมอเตอร์อะซิงโครนัส ที่เรียกว่ามอเตอร์ชนิดเหนี่ยวนำ ซึ่งจะมีขนาดตั้งแต่เล็ก ๆไปจนถึงขนาดหลายร้อยแรงม้า มอเตอร์ชนิดเหนี่ยวนำมีทั้งที่เป็นมอเตอร์ชนิด 1 เฟสและชนิดที่เป็นมอเตอร์ 3 เฟส มอเตอร์ชนิดเหนี่ยวนำนั้นส่วนมากแล้วจะหมุนด้วยความเร็วคงที่แต่ก็มีบางชนิดที่สามารถเปลี่ยนแปลงความเร็วได้ เช่น มอเตอร์สลิปริงหรือมอเตอร์ชนิดขดลวดพัน ซึ่งจะเป็นมอเตอร์ชนิด 3 เฟส มอเตอร์ไฟฟ้ากระแสสลับชนิดเหนี่ยวนำเป็นเครื่องกลไฟฟ้าที่เปลี่ยนพลังงานไฟฟ้าให้เป็นพลังงานกล ในการเปลี่ยนพลังงานไฟฟ้าให้เป็นพลังงานกลนี้ โรเตอร์ไม่ได้รับพลังงานไฟฟ้าโดยตรงแต่จะได้จากการเหนี่ยวนำ ดังนั้นจึงเรียกว่ามอเตอร์ชนิดเหนี่ยวนำซึ่งแบ่งออกเป็น 2 ชนิด คือ
1. มอเตอร์ชนิดกรงกระรอก ซึ่งมีทั้งที่เป็นมอเตอร์ 1 เฟสและชนิดที่เป็น 3 เฟส
2. มอเตอร์ชนิดขดลวดพันหรือชนิดวาวนด์หรือมอเตอร์สลิปริง ซึ่งจะเป็นมอเตอร์ชนิด 3 เฟส
โดยทั่วไป มอเตอร์ทุกประเภทจะมีส่วนประกอบหลัก หรือส่วนประกอบเบื้องต้นคล้ายกันคือสเตเตอร์หรือตัวที่อยู่กับที่และโรเตอร์หรือตัวหมุน แต่จะแตกต่างกันในเรื่องของรายละเอียดของส่วนประกอบปลีกย่อยอื่นๆ
ส่วนประกอบของมอเตอร์ไฟฟ้ากระแสสลับ
1 สเตเตอร์หรือตัวอยู่กับที่ ( Stator ) จะเป็นส่วนที่อยู่กับที่ซึ่งจะประกอบด้วยโครงของมอเตอร์ แกนเหล็กสเตเตอร์ และขดลวด

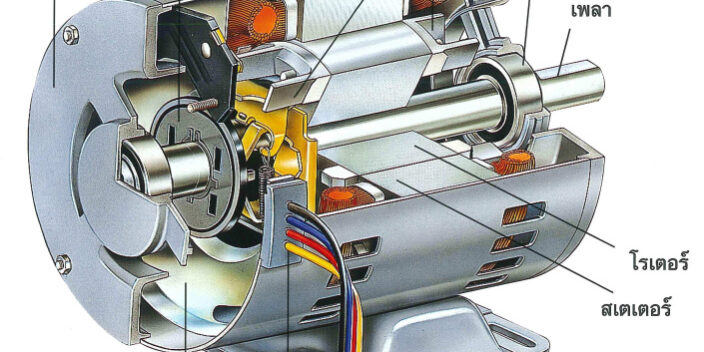

1.1 โครงมอเตอร์ ( Frame or Yoke ) จะทำด้วยเหล็กหล่อทรงกระบอกกลวง ฐานส่วนล่งจะเป็นขาตั้ง มีกล่องสำหรับต่อสายไฟอยู่ด้านบนหรือด้านข้าง ดังแสดงในรูปที่ 2 โครงจะทำหน้าที่ยึดแกนเหล็กสเตเตอร์ให้แน่นอยู่กับที่ผิวด้านนอกของโครงมอเตอร์ จะออกแบบให้มีลักษณะเป็นครีบ เพื่อช่วยในการระบายความร้อน
ในกรณีที่เป็นมอเตอร์ขนาดเล็ก ๆ โครงจะทำด้วยเหล็กหล่อ แต่ถ้าเป็นมอเตอร์ขนาดใหญ่ โครงจะทำด้วยเหล็กหล่อเหนียว ซึ่งจะทำให้มอเตอร์มีขนาดเล็กกะทัดรัดมากขึ้น แต่ถ้าใช้เหล็กหล่อก็จะให้มีขาดใหญ่ นำหนักมาก
นอกจากนี้แล้วโครงของมอเตอร์ยังอาจทำด้วยเหล็กหล่อเหนียวม้วนเป็นแผ่นม้วนรูปทรงกระบอก แล้วเชื่อมติดกันให้มีความแข็งแรง เช่น มอเตอร์สปลิตเฟส เป็นต้น
1.2 แกนเหล็กสเตเตอร์ ( Stator Core ) ทำด้วยแผ่นเหล็กบาง ๆ มีลักษณะกลม เจาะตรงกลางและเซาะร่องภายในโดยรอบ แผ่นเหล็กชนิดนี้เรียกว่า ลามิเนท ซึ่งจะถูกเคลือบด้วย ซิลิกอน เหล็กแต่ละแผ่นจะมีความหนาประมาณ 0.025 นิ้ว ดังแสดงในรูป ที่ 3 ( A ) หลังจากนั้นจึงนำไปอัดเข้าด้วยกันจนมีความหนาที่เหมาะสม เรียกว่าแกนเหล็กสเตเตอร์ ดังแสดงในรูปที่ 3 ( B )
1.3 ขดลวด ( Stator Winding ) จะมีลักษณะป็นเส้นลวดทองแดงเคลือบฉนวนที่เรียกว่า อีนาเมล ( Enamel ) พันอยู่ในร่องของแกนเหล็กสเตเตอร์ตามรูปแบบต่าง ๆ ของการพันมอเตอร์
2 โรเตอร์หรือตัวหมุน ( Rotor ) มอเตอร์ชนิดเหนี่ยวนำจะมีโรเตอร์ 2 ชนิด คือ โรเตอร์แบบกรงกระรอกและโรเตอร์แบบขดลวดพันหรือแบบวาวนด์ ซึ่งจะมีส่วนประกอบดังนี้คือ แกนเหล็ก โรเตอร์ ขดลวด ใบพัด และเพลา ดังจะไดกล่าวรายละเอียดต่อไป
2.1 โรเตอร์แบบกรงกระรอก ( Squirrel cage rotor ) จะประกอบด้วยแผ่นเหล็กบาง ๆ ที่เรียกว่าแผ่นเหล็กลามิเนท ซึ่งจะเป็นแผ่นเหล็กชนิดเดียวกันกับสเตเตอร์ มีลักษณะเป็นแผ่นกลม ๆ เซาะร่องผิวภายนอกเป็นร่องโดยรอบ ตรงกลางจะเจาะรูสำหรับสวมเพลา และจะเจาะรูรอบ ๆ รูตรงกลางที่สวมเพลาทั้งนี้เพื่อช่วยให้ในการระบายความร้อน และยังทำให้โรเตอร์มีน้ำหนักเบาลง เมื่อนำแผ่นเหล็กไปสวมเข้ากับแกนเพลาแล้วจะได้เป็นแกนเหล็กโรเตอร์ หลังจากนั้นก็จะใช้แท่งตัวทองแดงหรือแท่งอะลูมิเนียมหล่ออัดเข้าไปในร่องของแกนเหล็กสเตเตอร์เข้าไปวางทั้งสองด้านด้วย วงแหวนตัวนำทั้งนี้เพื่อให้ขดลวดครบวงจรไฟฟ้าหรืออาจนำแกนเหล็กสเตเตอร์เข้าไปในแบบพิมพ์แล้วฉีดอะลูมิเนียมเหลวเข้าไปในร่อง ก็จะได้อะลูมิเนียมอัดแน่นอยู่ในร่องจนเต็มและจะได้ขดลวดตัวนำแบบกรงกระรอกฝังอยู่ในแกนเหล็ก ดังแสดงในรูปที่ 4
ขดลวดในโรเตอร์นั้นจะเป็นลักษณะของตัวนำที่เป็นแท่งซึ่งอาจใช้ทองแดง หรืออะลูมิเนียมประกอบเข้าด้วยกันเป็นลักษณะคล้ายกรงนกหรือกรงกระรอก
2.2 โรเตอร์แบบขดลวดพันหรือแบบวาวนด์ ( Wound Rotor ) โรเตอร์ชนิดนี้จะมีส่วนประกอบคล้าย ๆ กับโรเตอร์แบบกรงกระรอก คือ มีแกนเหล็กที่เป็นแผ่นลามิเนทอัดเข้าด้วยกันแล้วสวมเข้าที่เพลา แต่จะแตกต่างกันตรงที่ขดลวด จะเป็นเส้นลวดชนิดที่หุ้มด้วยน้ำยาฉนวนอีนาเมลพันลงไปในร่องสล็อตของโรเตอร์จำนวน 3 ชุด ซึ่งจะมีลักษณะเหมือนกับที่พันบนสเตเตอร์ของมอเตอร์ 3 เฟสแล้วต่อวงจรขดลวดเป็นแบบสตาร์ โดยนำปลายทั้ง 3 ที่เหลือต่อเข้ากับวงแหวนตัวนำ ทั้งนี้เพื่อให้สามารถต่อวงจรของขดลวดของโรเตอร์เข้ากับตัวต้านทานที่ปรับค่าได้ที่อยู่ภายนอกตัวมอเตอร์ เพื่อการปรับค่าความต้านทานของโรเตอร์ ซึ่งจะสามารถควบคุมความเร็วของโรเตอร์ได้ ดังแสดงในรูปที่ 6
3 ฝาครอบ ( End Plate ) ส่วนมากจะทำด้วยเหล็กหล่อ เจาะรูตรงกลางและคว้านเป็นรูกลมใหญ่เพื่อัดแบริ่งหรือตลับลูกปืนรองรับแกนเพลาของโรเตอร์ ดังแสดงในรูปที่ 1
4. ฝาครอบใบพัด ( Fan End Plate ) จะมีลักษณะเป็นแผ่นเหล็กเหนียวขึ้นรูปให้มีขนาดสวมฝาครอบได้พอดี มีรูเจาะเพื่อระบายอากาศ และยึดติดกับฝาครอบด้านที่มีใบพัด ส่วนใหญ่จะมีในมอเตอร์ 3 เฟสและมอเตอร์ 1 เฟสขนาดใหญ่
5. ใบพัด ( Fan ) จะทำด้วยเหล็กหล่อ มีลักษณะเท่ากันทุกครีบเท่ากันทุกครีบ จะสวมยึดอยู่บนเพลาด้านตรงข้ามกันกับเพลางาน ใบพัดนี้จะช่วยในการระบายอากาศและความร้อนได้มากทีเดียวใบพัดนี้ส่วนใหญ่จะมีในมอเตอร์ 3 เฟสและมอเตอร์ 1 เฟสขนาดย่อยถึงขนาดใหญ่ เช่นเดียวกับฝาครอบใบพัด
6. สลักเกลียว ( Bolt ) จะทำด้วยเหล็กเหนียวจะมีลักษณะเป็นเกลียวตลอด ถ้าเป็นมอเตอร์ 3 เฟส จะประกอบด้วยสลักเกลียว 8 ตัว ทำหน้าที่ยึดฝาครอบให้ติดกับโครง ถ้าเป็นมอเตอร์ 1 เฟสขนาดเล็ก เช่น มอเตอร์สปลิตเฟสจะเป็นสลักเกลียวยาวตลอดความยาวของตัวมอเตอร์ ทำเกลียวเฉพาะด้านปลายและมีน็อตขันยึดไว้ ดังนั้นจึงมีเพียง 4 ตัว
บทสรุป
มอเตอร์ไฟฟ้ากระแสสลับ
จะมี 2ประเภทใหญ่ ๆ คือ
1. มอเตอร์อะซิงโครนัส ( Asynchronous motor )
2. มอเตอร์ซิงโครนัส (Synchronous motor ) ซึ่งจะเป็นมอเตอร์ประเภทที่อาศัยหลักการเหนี่ยวนำ
โรเตอร์ของมอเตอร์เหนี่ยวนำ
จะมี 2 ประเภท คือ
1. โรเตอร์แบบกรงกระรอก ( Squirrel cage rotor ) ซึ่งจะมีลักษณะเป็นตัวนำหลายตัวประกอบเข้าด้วยกันเป็นรูปทรงกระบอก แล้วลัดวงจรหัวท้ายด้วยวงแหวนตัวนำ
2. โรเตอร์แบบขดลวดพันหรือแบบวาวนด์ ( Wound rotor ) จะมีลักษณะเป็นขดลวดพันในร่องสล็อตของโรเตอร์จำนวน 3 ชุด ขดลวดด้านปลายต่อเข้าด้วยกันเป็นแบบสตาร์ ด้านต้นต่อเข้ากับวงแหวนลื่นหรือสลิปริง ( Slip ring )
ส่วนประกอบทั่วไปของมอเตอร์ไฟฟ้ากระแสสลับ
จะประกอบด้วย
1. สเตเตอร์หรือตัวอยู่กับที่ ( Stator ) มีลักษณะเป็นแผ่นลามิเนทประกอบเข้าด้วยกันเป็นแกนเหล็ก มีร่องเอาไว้สำหรับพันขดลวดเพื่อทำหน้าที่เป็นตัวกำเนิดสนามแม่เหล็กและเป็นวงจรปม่เหล็ก
2. โรเตอร์หรือตัวหมุน ( Rotor ) มีลักษณธเป็นแกนเหล็กทรงกระบอกจะหมุนอยู่ในช่องสเตเตอร์ซึ่งจะทำหน้าที่กำเนิดกำลังกลเพื่อส่งไปขับโหลด
3.ฝาครอบทั้ง 2 ด้าน ( End Plate ) จะมีหน้าที่ยึดโรเตอร์ให้หมุนอยู่ในช่องของ สเตเตอร์อย่างสมดุล
